用途

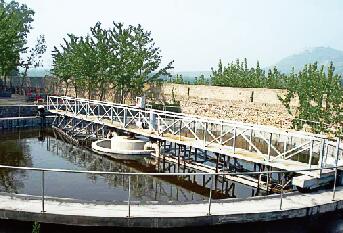

ZBG型周邊傳動刮泥機適用于中心進水、周邊出水、中心排泥的中、大型池徑的輻流式沉淀池；主要用于城鎮污水處理廠初沉池內排泥。
結構及工作原理

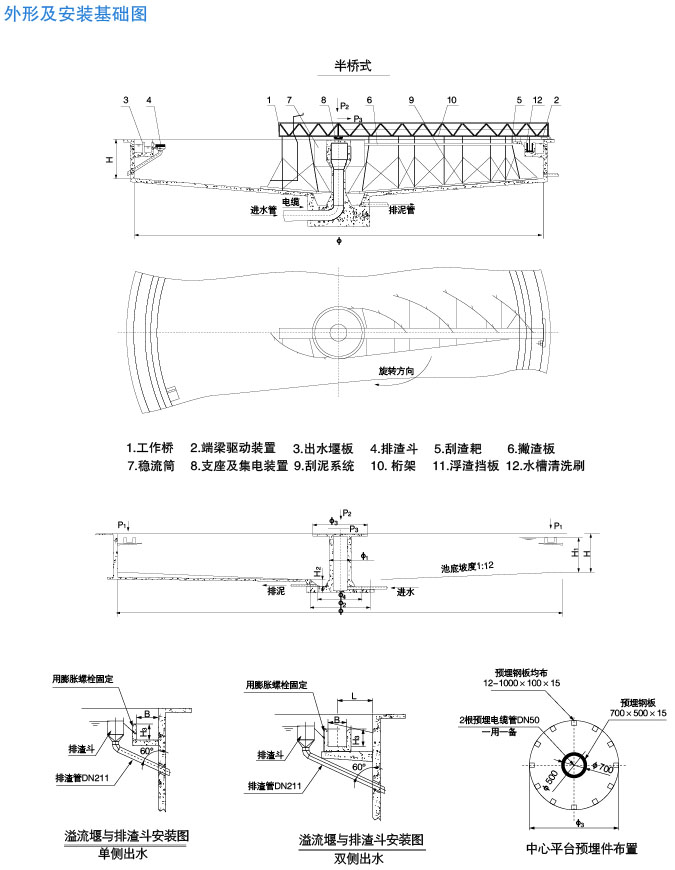

該設備采用周邊傳動，污水從池中心的進水管流入，經穩流筒擴散后，均勻地向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積于池底,驅動裝置驅動工作橋架沿周邊旋轉，并帶動刮泥板及刮混板轉動，將污泥從池周刮向中心集泥槽后，靠池內靜水壓由排泥管排出池外，水面的浮渣通過撇渣裝置撇向池邊，再由刮渣耙刮進排渣斗內排出池外；而上清液則通過三角形出水堰板溢入出水槽內排出。
主要特點
1、工作橋可采用半橋式或全橋式，其材質可采用碳鋼、不銹鋼或鋁合金等。
2、驅動裝置采用軸裝式斜齒輪減速機與主動滾輪直聯傳動，結構緊湊，機械效率較高。
3、刮板以對數螺旋線軌跡集泥，連續性好、集泥的效率較高。
4、當池底坡度為1:10，可減小刮泥時的阻力。
5、設置機械和電氣雙重過載保護，運轉安全可靠。
6、操作簡單，設有就地/遠程控制轉換開關，可直接對設備時行控制。
型號說明

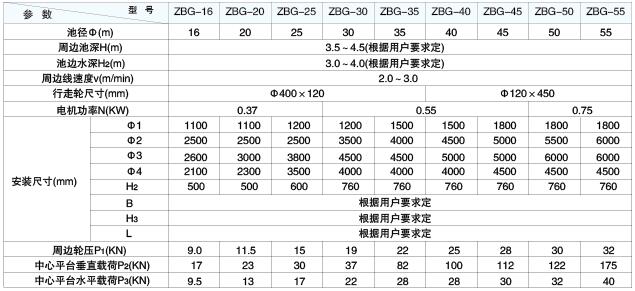

主要技術參數和安裝尺寸表
