用途

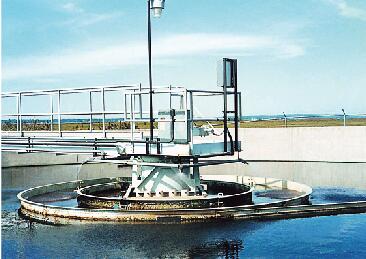

ZCG型懸掛式中心傳動刮泥機適用于中心進水、周邊出水、中心排泥的小、中型池徑的輻流式沉淀池，主要用于城鎮污水處理廠或工業廢水處理工程沉淀池排泥。
結構及工作原理
該設備采用中心傳動、懸掛式，污水從工作橋下進水管流入導流筒擴散后，均勻地向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積于池底，驅動裝置帶動中心立軸旋轉，并帶動刮臂及刮泥板轉動，將污泥從池周刮向中心集泥槽后，靠池內靜水壓由排泥管排出池外,水面的浮渣通過撇渣裝置撇向池邊，再由刮渣耙刮進排渣斗內排出池外；而上清液則通過三角形出水堰板溢入出水槽內排出。
主要特點
1、工作橋采用全橋式，其材質可采用碳鋼、不銹鋼或混凝土結構。
2、驅動裝置采用立式三級擺線針輪減速機機或由斜齒輪減速機與蝸輪減速機組合，保證輸出扭矩及轉速。
3、刮板采用直線型刮板。
4、刮泥機立軸下端設有水下軸承和刮刀，避免立軸轉動時的偏擺及集混槽內污泥積實。
5、設置機械和電氣雙重過載保護，運轉安全可靠。
6、設備操作簡便，可直接就地遠程控制設備的運行。

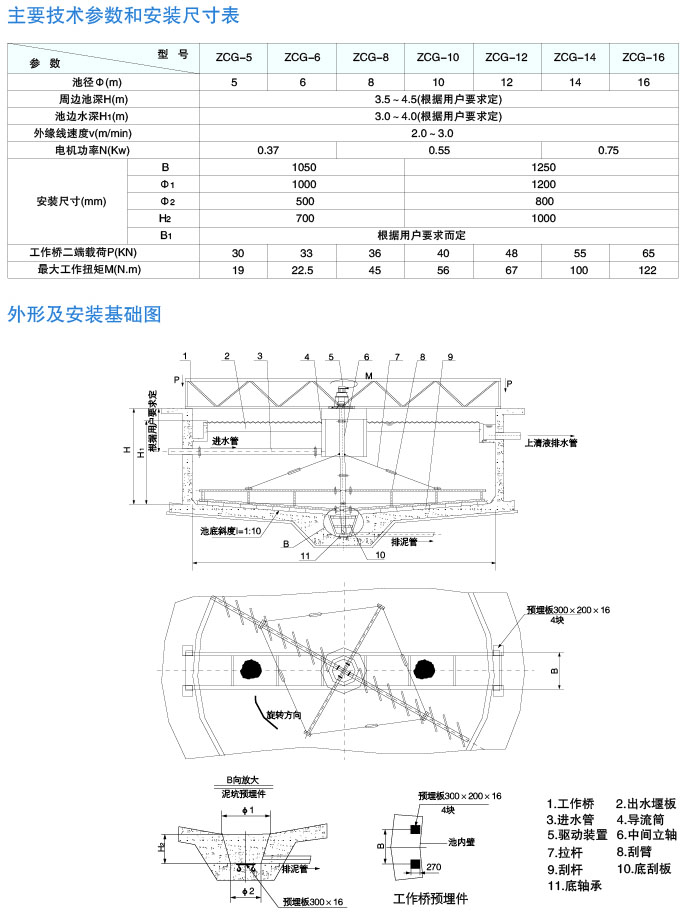

型號說明
